2011河源中考物理科目考試說明大綱

16．如圖6所示是“測量滑輪組機械效率”的實驗裝置，鉤碼總重6N。  實驗時要豎直向上勻速拉動彈簧測力計，由圖可知拉力大小為______N，若鉤碼上升的高度為8cm，則彈簧測力計向上移動______cm，該滑輪組的機械效率為______%（結果保留一位小數）。

17．我國名酒五糧液素有“三杯下肚渾身爽，一滴沾唇滿口香”的贊譽，曾經獲得世博會兩屆金獎。有一種精品五糧液，它的包裝盒上標明容量500mL，（ρ_酒=0.9×10³ kg/m³），則它所裝酒的質量為      kg，將酒倒出一半以后，剩余酒的密度為      kg/m³；如果用此瓶裝滿水，則總質量比裝滿酒時多      kg。

18．如圖7所示，是電熱水器原理的簡易示意圖，通過開關S可以使熱水器處于加熱或保溫狀態。閉合開關Ｓ時，熱水器處于        狀態。在熱水器的蓄水桶中裝水至最高水位后，桶中水的質量為10kg，則把這些水由28℃加熱到98℃時需吸收熱量         J，相當于完全燃燒      kg焦碳放出的熱量。[已知水的比熱容為4.2×10 ³ J/(kg·℃)，焦碳的熱值為3.0×10 ⁷ J/kg]

三、作圖題(每小題3分，共6分。把答案填在答題卷相應的位置上。)

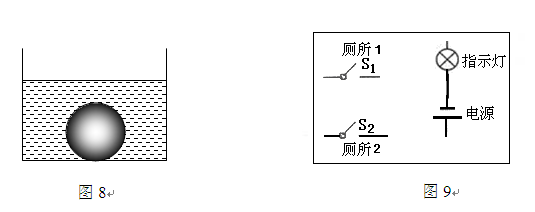

19．如圖8所示，金屬小球浸沒于裝有水的容器底部，它共受三個力的作用，試在圖中畫出其受力示意圖。

20．火車在兩節車廂之間有兩間廁所，只有當兩間廁所的門都關上時（每扇門相當于一個開關），車廂中指示牌內的指示燈才會發光，指示牌就會顯示“廁所有人”字樣，提醒旅客兩間廁所內都有人。請你把圖9中的各元件符號連接成符合上述設計要求的電路圖。

四、實驗探究題(第21小題4分，第22、23題每小題7分，共18分。把答案填在答題卷相應的位置上。)

(1)由圖象可看出該物質的熔點是      ℃，在第2min末該物質處于      （選填“固態”、“液態”或“固液共存狀態”）。

（2）該物質熔化過程的特點是不斷吸熱，溫度      ，內能增大。

（3）比較圖中ＡＢ段和ＣＤ段可知，如果升高相同的溫度，      段吸收的熱量較多。



（1）為了便于觀察，該實驗最好在______環境中進行（選填“較明亮”或“較黑暗”）；此外，采用透明玻璃板代替平面鏡，雖然成像不如平面鏡清晰，但卻能在觀察到A蠟燭像的同時，也能觀察到______，巧妙地解決了確定像的位置和大小的問題。

（2）點燃A蠟燭，小心地移動B蠟燭，直到與A蠟燭的像完全重合為止，這時發現像與物的大小_______；進一步觀察A、B兩支蠟燭在刻度尺上的位置發現，像和物的連線與玻璃板_______，像和物到玻璃板的距離_______。

（3）為證實上述有關成像特點是否可靠，你認為應采取下列哪一項操作：

A．保持A、B兩支蠟燭的位置不變，多次改變玻璃板的位置進行觀察。

B．保持玻璃板位置不變，多次改變A蠟燭的位置，進行與上述（2）相同的操作。

23．小周同學在做探究“電流與電阻的關系”實驗時，他設計連接了如圖12所示的實物連接圖。

（1）請你依題中的實物連接圖畫出相應的電路圖。
